07092013

Message

AMATEUR CW , RTTY , PSK31 , SIM31 , OLIVIA Empty AMATEUR CW , RTTY , PSK31 , SIM31 , OLIVIA

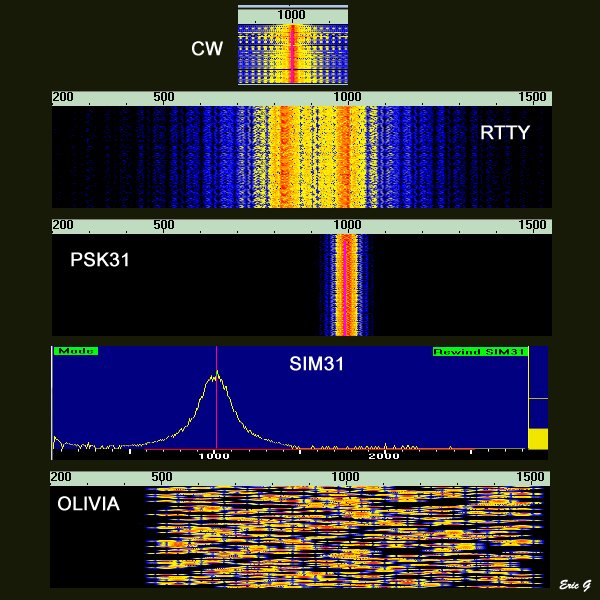

AMATEUR CW , RTTY , PSK31 , SIM31 , OLIVIA Signal10




Actif sur 27.500 USB  Cool


AMATEUR CW , RTTY , PSK31 , SIM31 , OLIVIA Multip10

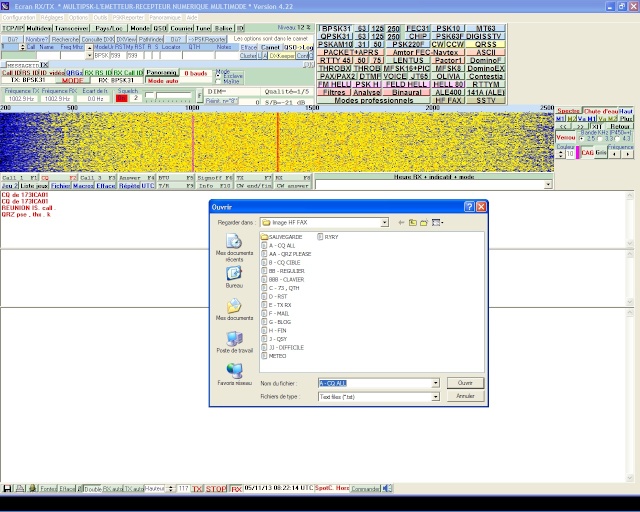

( Logiciel utilisé : MULTIPSK V.4.25 )

  Les modes numériques offrent un moyen très intéressant pour communiquer différemment sur les ondes .
Ces modes sont efficaces pendant les phases minimales du cycle solaire et vont beaucoup plus loin qu'un signal SSB avec la même puissance .

En matière de communication , ces modes de transmission apportent à tout opérateur radio un moyen intéressant de garder contact
sur les ondes , surtout en période difficile lorsque la propagation devient capricieuse  !

 Cool

Très brièvement

Le PSK 31 (Phase Shift Keying 31 Baud)
 est une modulation conversationnelle de clavier à clavier de type radiotélétype . Elle se caractérise par sa faible occupation spectrale de 31 Hz à -6 dB . Cela provient du fait que la porteuse ne se balade plus en dessus et en dessous d’une fréquence centrale comme c’est le cas en FSK mais subit un déphasage de 180° à chaque changement d’état .
Ce modea été inventée dans les années 90 .
Sa vitesse de transmission est de 31.25 Bd ce qui donne environ 50 mots par minute . Il est plus lent que le RTTY .

Sa largeur de bande est de 31,25 Hz par rapport au RTTY qui est de 300 Hz . Par comparaison , la transmission en phonie est de 3 kHz .



************



Le RTTY
quant à lui est du FSK (Frequency Shift Keying) avec un Shift de 170 Hz qui est codé en Baudot sur 5 Bits , ce qui conduit à une largeur du spectre HF l’ordre de 300 Hz .
Pour pouvoir le décoder avec un taux d’erreurs acceptable , les meilleurs décodeurs ont besoin d’un rapport signal bruit de 12 à 15 dB .

Pour le trafic RTTY en radio-amateur , la vitesse de transmission est de 45 bauds , avec
un écart de fréquence ("Shift") entre les 2 notes de 170 hertz . Des transmissions des OM
du "Navy Mars" aux Etats-Unis sont faites en 75 bauds , "shift" de 170, 183 ou 200 Hz.

La modulation FSK se fait par deux tonalités , le "mark" (Haut) et le "space" avec un écart
 (Shift) entre tonalité de 23 (MSK) , 170 , 183  , 200 , 425 (Navy Mars USA)
ou 850 Hz (ancien matériel)

Le décalage standard ou « shift » est de 170 Hz . Il correspond au décalage entre les
fréquences TRAVAIL et REPOS ou « Mark/Space ».

Le trafic radioamateur se fait à des vitesses de 45 bauds (60mpm , s/n -5.5dB) , 50 bauds
(67mpm , s/n -5dB) ou 75 bauds (100mpm , s/n -3.5 dB)

En RTTY commercial , les vitesses de transmission peuvent être de 50 , 75 ou
100 bauds avec un écart de fréquence entre les 2 notes de 85 , 425 , 450 et 850 hertz . Dans
la réalité , on ne trouve que des vitesses de 50 et 75 bauds (surtout du 50 bauds) .

En la matière , la vitesse RTTY supérieure à 100 bauds n'a pas été testée sérieusement .



************




AMATEUR CW , RTTY , PSK31 , SIM31 , OLIVIA Sim31_10


SIM31/63
(Structured Integrated Message BPSK31)
 est un PSK amélioré qui rend le décodage plus robuste , plus performant lorsque la réception est faible ou altérée par des conditions de propagation difficiles ( QRN , QRM , QSB ) .
Des tests ont démontré que ce software réussit à surpasser la sensibilité des autres programmes connus , avec une fiabilité de décodage renforcée par l'intégration de messages possédant leur propre varicode .
Tout ceci permet donc de transmettre plus rapidement et avec moins de risques d'erreurs .

Ce mode convient particulièrement pour les QSO en QRP et pour le DX .





************



OLIVIA
 est un mode MFSK développé pour des transmissions faibles et dans des conditions particulièrement difficiles . Avec ce mode , il est possible de communiquer dans des conditions de QRM très importants en utilisant quelques Watts (5) . Le programme utilise des fonctions Walsh-Hadamard , un entrelacement et un brouilleur qui le rend très robuste . En mode standard , le rapport S/N minimum est d'environ -12 dB .
Olivia peut être décodé même si le signal est inaudible à l'oreille humaine .[/size]

Le logiciel ne nécessite pas une puissance de CPU ni beaucoup de RAM .


Fréquences Olivia
http://hflink.com/olivia/



************



Type d'interface PSK générique qui fonctionne 100% en RTTY




AMATEUR CW , RTTY , PSK31 , SIM31 , OLIVIA Psk_in10
AMATEUR CW , RTTY , PSK31 , SIM31 , OLIVIA Psk_intface




Sites des Interfaces pour Carte Son sur ordinateur




AMATEUR CW , RTTY , PSK31 , SIM31 , OLIVIA Images?q=tbn:ANd9GcTdC8dddTd9Th8_RriJDwStK6XRmZn30nSo7mspAb8zmaT6xj7Gbw


Dernière édition par Eric G le Lun 5 Déc - 14:28, édité 45 fois
Eric G
Eric G
Administrateur

Messages : 979
Bonbons coco Bonbons coco : 1778
Date d'inscription : 05/06/2012
Age : 58
Localisation Localisation : Ile de la Réunion

http://ericaeromodelisme974.unblog.fr/

Revenir en haut Aller en bas

- Sujets similaires
Partager cet article sur : diggdeliciousredditstumbleuponslashdotyahoogooglelive

AMATEUR CW , RTTY , PSK31 , SIM31 , OLIVIA :: Commentaires

Eric G

Message le Lun 9 Sep - 0:47  Eric G




Le télétype , quelques dates en bref !

La génération 1850 fut le témoin de l'apparition du mode le plus ancien : le CW .
Puis , début du RTTY (ou Radio TeleTYpe) à l’époque de la dernière guerre mondiale . On constate alors l’utilisation de vieux terminaux électromécanique vers 1946 .

Dans les années 80 , c'est le début de l'apparition des ancêtres des PC  (TRS 80 , Oric Atmos , ZX 81 , Apple 2 etc …) .
Dans le années 90 , les programmes sous DOS commencent à apporter un changement significatif ( messages tout faits , texte à trous etc ... ) . A cette époque , on assiste à la fin des terminaux bruyants , au gaspillage du papier (ces fameux engins appelés : téléscripteurs) .

Enfin , c'est en 1996 que la la perle du digital vient au monde : le PSK 31 .
On commence alors à trouver des programmes qui tournent sous les systèmes d'exploitations Windows ou Linux.  Cool



Un ancêtre , le fameux téléscripteur Sagem SP5A





Sur cette machine , la vitesse de transmission est de 50 bauds , soit 7 caractères par
seconde . On utilise ici le code Baudot à 5 moments .
Cette machine a été mis au point en 1944 ,
145 machines au total sont fabriquées en 1945 .
A l'époque , le transistor n'existait pas , tout le codage et le
décodage des caractères se faisait mécaniquement .
Ces machines ont supporté tout le trafic des agences de presse ,
des messageries d'entreprises , des stations météorologiques .
La transmission se faisait par un émetteur/récepteur radio à
tubes à vide .

Very Happy
