29082015

Message

Mon matériel d'observation Empty Mon matériel d'observation




Tube Newton
 250/1200 PDS
Explorer




Caractéristiques du tube ici

Le 250/1200 est un instrument dit "ouvert" (rapport F/D = 4,8 )


Performances
Like a Star @ heaven magnitude limite : 14,8
Like a Star @ heaven pouvoir de résolution : 0.5"
Like a Star @ heaven grossissement max : 625x




Porte-oculaire Crayford 50,8 mm
(Mise au point Crayford dual speed 2" (50,8 mm) avec Réducteur 1,25" (31,75 mm) à serrage annulaire )


Mon matériel d'observation Porte-oculaire-crayford-1-10e-pour-newton-200-250mm-





Monture EQ6 Pro SynScan

GoTo équatorial


Mon matériel d'observation Skywat10

Caractéristiques de la monture





Les oculaires

Le choix des oculaires reste assez subjectif et dépend beaucoup de l'utilisation qu'on en fait , de  l'instrument , de l'utilisateur et bien évidemment du prix .

Quels sont les critères qui doivent être pris en compte dans leurs qualités ?

- le champ : c'est l'angle de vue à travers l'oculaire exprimé en degré

- le piqué : c'est la qualité d'une image (très nette , très contrastée) qui restitue bien les détails . La netteté et le contraste dépendent à la fois de la qualité des surfaces optiques et du diamètre , ce qui donnera de la résolution

- le contraste : c'est la différence de luminosité entre les endroits les plus sombres et les plus brillants d’une image , peu importe la luminosité

- la focale : c'est le facteur déterminant le grossissement

- le coulant : c'est le diamètre de la base pour s'adapter au porte oculaire

- le relief d'oeil : c'est l'élément déterminant le confort (surtout pour les porteurs de lunettes)

En pratique , plus le chiffre d'un oculaire est petit , plus le grossissement est important !

Le Grossissement est calculé de la manière suivante :
G = F/f
F = Focale instrument
f = focale oculaire
Par exemple , pour un télescope de 1200 mm de Focale , équipé d'un oculaire de 28 mm de focale , le Grossissement sera de 42 fois environ (soit 1200/28) .
 .
S'il est équipé d'un oculaire de 5 mm , le grossissement sera de 240 fois (1200/5)

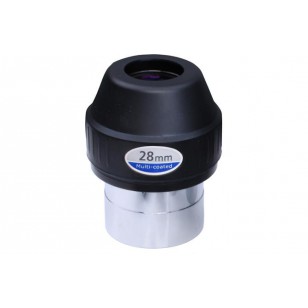

Skywatcher LET 2" 28 mm 52° (43X)
(grossissement pour le planétaire ou lunaire)
Mon matériel d'observation En_acc10



Explore Scientific 24 mm 68° (50X)

Mon matériel d'observation Explor12




Super Plossl 20 mm 52° (60X)

Mon matériel d'observation Oculai11

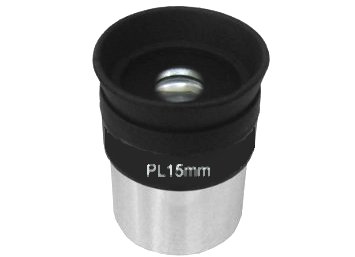

Plossl 15 mm (81X)

Mon matériel d'observation Oculai12





Explore Scientific 14 mm 82° (87X)

Mon matériel d'observation Explor11

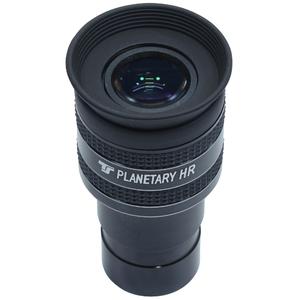

HR Planetary 8 mm 60° (152X)
(grossissement pour les petits objets du ciel profond , le planétaire ou lunaire)

Mon matériel d'observation Ts-opt10



Explore Scientific 6,7 mm 82° (181X)

Mon matériel d'observation Explor13



HR Planetary 5 mm 60° (243X)
(grossissement pour les grandes étendues)

Mon matériel d'observation Hr5-pl10





Zoom Hyperflex 9-27mm 40 à 60°
(couvre pratiquement tous les types d’objets à observer)

Mon matériel d'observation Hyperf10

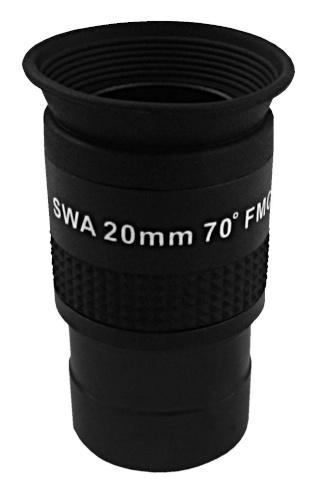

SWA 20 mm 70° (60X)

Mon matériel d'observation 61ipr010




 Filtre lunaire Kepler ND96-0.9
(Densité Neutre , atténuation de la lumière et observation plus confortable)

Mon matériel d'observation Tsnd0910




Filtre UHC Astronomik
(Pour voir plus d'étoiles et plus d'objets dans le ciel profond ,
également anti pollution)
Mon matériel d'observation Astron10



Filtre UV-IR Astronomik
(Pour caméra couleur CDD en blocage des infra-rouges ou des UV lors d'observation du soleil via un filtre spécifique)


Mon matériel d'observation Astron10

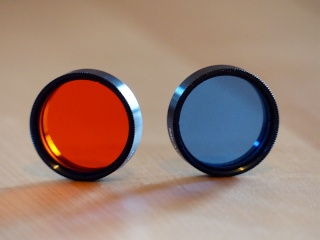

Filtres colorés

(orange , bleu , vert , gris , jaune ,
pour plus de contraste et de détails lors de l'observation)

Mon matériel d'observation Filtre10




( Jaune vert )
     Le filtre jaune vert améliore sensiblement le contraste des zones rouges orangées de Jupiter et Saturne . Il fonce les mers de Mars et éclaircit la division de Cassini dans les anneaux de Saturne . Il améliore les détails visuels sur Uranus et Neptune .


( Jaune foncé )
     Le filtre jaune foncé est utile pour augmenter le contraste sur la Lune . Très utile aussi sur Mars pour les régions polaires et désertiques . Il permet l'augmentation du contraste sur les bandes oranges et rouges de Saturne et Jupiter. Rehausse les faibles contrastes sur les nuages de Vénus .


( Orange )
     Le filtre orange permet d'améliorer la vision des détails des bandes sur  Saturne et Jupiter , et de façon plus générale , les régions polaires . Sur Jupiter , il aide à voir la grande tache rouge . Sur la Lune , il fait ressortir les grandes régions lunaire , tels que les mers . Sur Mars ,  il fait ressortir les détails sur les bords des mers , en les rendant plus foncés . Sur Vénus , il permet de réduire la luminosité trop forte et de mieux observer les différentes phases .


( Rouge )
     Le filtre rouge est à utiliser sur des diamètre important (8 pouces / 200mm  ou plus) . Il coupe les longueurs d'ondes bleues et vertes . Sur Mars , il fait ressortir les contours des calottes polaires ainsi que les mers martiennes . Sur Jupiter et Saturne , il permet d'étudier les bandes nuageuses bleues . Sur Vénus et pendant des observations de jour , il réduit la luminosité de la planète , tout en augmentant le contraste du fond du ciel .


( Bleu )
     Le filtre bleu permet d'améliorer le contraste général sur la Lune . Sur Saturne , il augmente la visibilité des détails dans les bandes atmosphériques . Sur Jupiter , il fait ressortir les détails WOS (White oval spots)  en périphérie des bandes atmosphériques et aussi utile pour la grande tache rouge .


(Polarisant )
     Le filtre polarisant permet de faire varier la quantité de lumière arrivant à notre oeil de 0 à 100% . Il agit donc un peu comme un diaphragme d'appareil photographique . Son utilisation est très intéressante sur la Lune ou il permet de filtrer au maximum  la luminosité en fonction de la période de lunaison . Il peut être utilisé aussi en complément d'un filtre coloré lunaire.




Barlow TeleVue 3x
(augmente la distance focale pour l'observation et pour la photographie)

Mon matériel d'observation Gi74_210





Importance de connaître les limites de grossissement du scope .

Sur la base d'un diamètre 250 pour une focale de 1200 mm , le calcul est le suivant :

grossissement maximum recommandé
diamètre du télescope x 1,5
(soit 250 x 1,5 = 381X)
(en théorie , le coefficient multiplicateur est donné pour 2,5 , ce qui fait que le grossissement max théorique serait de 625X .
Mais dans la réalité , il est convenu que 1,5 est plus adapté)

grossissement minimum théorique
diamètre du télescope / 6
(soit 250 / 6 = 42X)

Rappel : le Grossissement est égal à la Focale du tube divisée par la focale de l'oculaire
( G = F/f )


En théorie , les oculaires a utiliser pour le 250/1200 doivent  :

- ne pas être en dessous de 3 mm pour le maximum
(1200/3 = 375X)
 (375x étant plus proche des 381X recommandé pour le maximum)

 - ne pas être au dessus de 30 mm pour le minimum
(1200/30 = 40X
(40x étant plus proche des 42X recommandé pour le minimum)


Autre facteur de qualité : le rapport F/D
Le 250 a un rapport de 4,8 , en pratique il est convenu que
le champ idéal doit être compris entre 55° et 85°


Calculatrice pour oculaires
http://www.pierro-astro.com/faq-tests/tests/106-comment-choisir-ses-oculaires


Classement du champs

Champ extrême ( > à 90° )

Très Grand champ ( > à 70° )

Grand champ ( > à 60° )

Champ moyen ( > à 50° )

Champ réduit ( < ou = à 50° )


L'oculaire "idéal" est celui qui transmet le plus de lumière possible (pour la magnitude limite) , avec un grand champ (pour le confort) . De plus , le grand champ donne l'impression d'être au plus près de l'objet .

Like a Star @ heaven Pour le planétaire , on choisira un champs de 45° ou 50° .

Like a Star @ heaven Pour le ciel profond , ce sera un champs de 65° à 80° ou plus (amas globulaires , nébuleuses planétaires , petites galaxies) .

Like a Star @ heaven Pour le repérage , 65 ou 70° ou plus (amas ouverts , grandes nébuleuses , champs galactiques)

Les Galaxies et les Amas ouverts demandent du champ et un grossissement moyen .
Les Amas globulaires , les Nébuleuse et les planètes demandent de pousser le grossissement .



Laser 303
(utilisation dédiée au pointage manuel , au guidage visuel (fixé sur l'instrument , sur  APN ou sur un trépied)
Attention , un laser mal utilisé peut devenir un outil dangereux . A utiliser avec précautions


Mon matériel d'observation Hq010011



Collimateur laser LK1
(permet l'allignement des miroirs sur un Newton)

Mon matériel d'observation 71tqs210

[*]



Collimateur Cheshire
(spécifique pour Newton rapide)

Mon matériel d'observation 31g3kp10




Orion E Série
(10X50)
(10 = grossissement , 50 = diamètre de l'objectif)

Mon matériel d'observation Gi205510


Dernière édition par Eric G le Mer 29 Mar - 15:03, édité 255 fois
Eric G
Eric G
Administrateur

Messages : 979
Bonbons coco Bonbons coco : 1778
Date d'inscription : 05/06/2012
Age : 58
Localisation Localisation : Ile de la Réunion

http://ericaeromodelisme974.unblog.fr/

Revenir en haut Aller en bas

- Sujets similaires
Partager cet article sur : diggdeliciousredditstumbleuponslashdotyahoogooglelive

Mon matériel d'observation :: Commentaires

Eric G

Message le Sam 21 Nov - 19:23  Eric G

Lampe frontale Petzl TIKKA RXP 215 lumens


Mon matériel d'observation Lampe_10

Technologie REACTIVE LIGHTING avec éclairage blanc et rouge réglable en puissance


Dernière édition par Eric G le Lun 14 Nov - 17:04, édité 1 fois

Revenir en haut Aller en bas

Eric G

Message le Mar 1 Nov - 22:52  Eric G

Mon matériel d'observation Matyri10
