Bases élémentaires pour s'orienter dans le ciel

Voir le sujet précédent Voir le sujet suivant Aller en bas

05102015

Message

Bases élémentaires pour s'orienter dans le ciel




Le système de coordonnées équatoriale




Cliquez ici pour une simulation AD et DEC





DEFINITIONS

Ascension droite (AD)
l
l
L'ascension droite représente le découpage de la voûte céleste en 24 segments passant par les pôles .
 Chaque segment de 1 heure d'ascension fait 15 degrés d’arc à l’équateur .
La numérotation de l’AD débute au point vernal du printemps .
Chaque segment d’1 heure d’arc fait 60 minutes d’arc , chaque minute faisant 60 secondes d’arc .


L’ascension droite (AD , RA ou Alpha) peut être comparée à la longitude terrestre : on change de longitude ou d’ascension droite en se déplaçant d’Est en Ouest ou inversement .

Like a Star @ heaven L'ascension droite est donc la projection de la longitude terrestre sur la voûte céleste .



Méridien
l
l
Le méridien est un cercle imaginaire tracé sur la sphère céleste , passant par les pôles célestes . L'ascension droite est repérée par les méridiens célestes .
Il existe 360 méridiens séparés par un degré d'arc .

*******

Déclinaison (Déc)
_ _ _

La déclinaison représente le découpage de la voûte céleste selon des lignes parallèles à l’équateur céleste . L’équateur céleste correspond à 0° , le pôle céleste Nord est à +90° et le pôle céleste Sud à -90°.

La déclinaison (Dec ou Delta) est comparable à la latitude terrestre : on change de latitude ou de déclinaison en se déplaçant du Nord au sud ou inversement.
En se déplaçant de l’équateur céleste vers le pôle nord céleste , on monte en déclinaison , l’équateur étant à 0° et le pôle nord céleste à 90° .
Inversement , en se dirigeant vers le pôle sud céleste , on descend en déclinaison pour aller de l’équateur (0° de déclinaison) vers le pôle sud céleste (- 90° de déclinaison) .

  Like a Star @ heaven La déclinaison est donc la projection de la latitude terrestre sur la voûte céleste .


Parallèle
_ _ _

Le parallèle représente le cercle imaginaire parallèle à l'équateur .
 La déclinaison est repérée par les parallèles célestes .


***


Azimut
(mouvement de tête : droite/gauche ou inversement )

L'azimut est la direction exprimée en degrés et mesurée vers l’Est dans le plan horizontal à partir du Nord géographique .
L’horizon est divisé en 360 degrés .


Élévation
(mouvement de tête : bas/haut ou inversement)

L'élévation est l'expression de la hauteur d’un point exprimée en degrés et mesurée par rapport à l’horizon local .
Horizon = 0°
Zénith = 90°


***
AD et Déc sont des mesures d’orientation absolues
Azimut et Elévation sont des mesures d’orientation relatives

***



Exemple de coordonnés AD et DEC
L’étoile Sigma de la constellation de l'Octant est située aux coordonnées :
AD : 21h 08m 48.80s
Déc : -88° 57' 23.40"


****************************



Dans le système équatoriale , il existe un cercle divisant le ciel en deux hémisphères . Ce cercle est la  projection de l’équateur terrestre sur le ciel et qu'on appelle équateur céleste .


Il existe une autre ligne qui matérialise la trajectoire du Soleil dans le ciel , par rapport aux étoiles au cours d’une année , c'est : l’écliptique
Les planètes et la Lune tournent autour du Soleil quasiment dans le même plan ; on les retrouve toujours près de cette ligne .
On parle souvent de l’écliptique comme d’une zone où les planètes circulent , même si , au sens strict , elles en sont simplement proches .


Le grand cercle passant par les pôles et l'étoile elle-même est le cercle horaire ou méridien .


L'intersection de l'écliptique avec l'équateur céleste définit un point : le point vernal .
À partir de ce point , on établit l'ascension droite sur l'équateur céleste et la déclinaison à partir de la position de l'objet sur le méridien  .



VIDEO SUR LA MECANIQUE CELESTE








Lecture sur une grille équatoriale




Like a Star @ heaven L'ascension droite
se mesure toujours en angle horaire exprimé en heures (H) , minutes (M) , secondes en temps sidéral ; une heure étant équivalente à 15 degrés .

Like a Star @ heaven La déclinaison est exprimée en degrés (°) , minutes (') et secondes ('') d'arc , positif au Nord et négatif au sud de l'Équateur céleste .




Dernière édition par Eric G le Mer 29 Mar - 22:31, édité 37 fois
avatar
Eric G
Administrateur

Messages : 983
Bonbons coco Bonbons coco : 1782
Date d'inscription : 05/06/2012
Age : 57
Localisation Localisation : Ile de la Réunion

http://ericaeromodelisme974.unblog.fr/

Revenir en haut Aller en bas

- Sujets similaires
Partager cet article sur : diggdeliciousredditstumbleuponslashdotyahoogooglelive

Bases élémentaires pour s'orienter dans le ciel :: Commentaires

avatar

Message le Lun 5 Oct - 22:08  Eric G

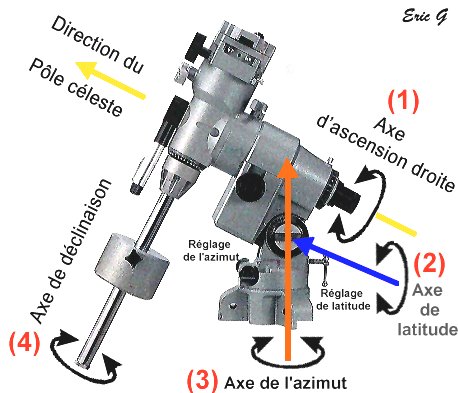

Les 4 axes d'une monture équatoriale




C'est la monture équatoriale qui permet de suivre le mouvement apparent des astres pointés , en tournant autour d’un seul axe , appelé axe polaire ou axe d’ascension droite (1).

Sur ce type de monture , on trouve :
- l'axe d’azimut(3) qui oriente l’ensemble de la monture autour d’un axe vertical (mouvement droite/gauche et inversement )

l’axe de latitude(2) qui permet un mouvement de la monture de l’horizon jusqu’au zénith
(mouvement bas/haut et inversement)

- l’axe d’ascension droite ou de suivi (1)
(mouvement droite/gauche en arc de cercle et inversement)

- l’axe de déclinaison (4)
(mouvement droite/gauche et inversement)

Seul l'axe d’ascension droite et l'axe de déclinaison servent à diriger le télescope pendant l’observation , les deux autres axes permettent le réglage de la mise en station .



Mouvement créé par l'axe d'ascension





Mouvement créé par l'axe de déclinaison


(Photo : Cédric Thomas)








Dernière édition par Eric G le Sam 5 Nov - 23:26, édité 6 fois
