Remise en état d'une Tagra AH-03

Message  Eric G le Ven 30 Nov - 22:13



Ma vieille Tagra AH-03 des années 80 . Cool
Certes âgée , l'AH-03 n'a pas à rougir de ses cousines modernes .
Elle reste une antenne performante et continue toujours à donner d'excellents résultats , que ce soit en émission ou en réception . On peut compter sur son gain efficace de 7 à 9 dB .
L'ajustage du ROS se fait sur la longueur du radiateur et son accordement est conseillé sur la fréquence centrale du 27 Mhz soit : 27.405 Mhz .
Le rapport avant / arrière est donné pour 30dB .


Voici les vérifications faites avant sa remise en service :

- sa résistance mécanique ( renforcement )
- son degré d'oxydation ( nettoyage )
- ses fixations ( remplacement des vis par des inoxydables )
- ses éléments ( contrôle de la bonne conductivité , nettoyage )
- son isolation électrique
- l'étanchéité de son boitier

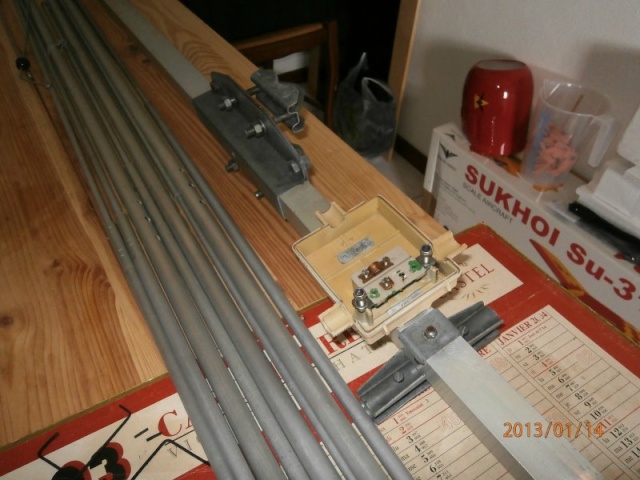

Vérification du gamma match :
- contrôle des condensateurs chimiques*
- contrôle de toutes les connexions

*Valeur : 68 pf 500V

Voici une astuce en cas de problème avec les 2 condensateurs : ils peuvent être remplacés par 2 bouts de coaxial de 50 ohm de diamètre 6mm (Ref RG58CU) .
D'un coté , il faut shunter , de l'autre il faut connecter aux emplacements des condensateur .
Chaque longueur de bout de coaxial doit mesurer environ 40 cm .

Longueurs des éléments pour un fonctionnement correct
- Boom : 2,47 m
- Directeur : 4,99 m
- Réflecteur : 5,77 m
- Radiateur : 5,43 m
- Poids : 5,5 Kg
- Puissance : 1000 W



Le réflecteur est l'élément le plus éloigné du radiateur et le directeur le plus proche .
   Le directeur est l'élément frontal le plus court .
   Le radiateur est l'élément central sur lequel le signal est appliqué .
   Le réflecteur est l'élément le plus long .










Bon à savoir

Like a Star @ heaven Si l'antenne à du Ros sur les fréquences basses et pas sur les fréquences hautes , elle est réglée trop courte : il faut donc la rallonger .
A l’inverse , si cette dernière à du Ros sur les fréquences hautes et pas sur les fréquences basses , elle est trop longue ; il faut donc la raccourcir .

Like a Star @ heaven Vérité , théorie ou mythe ?
On dit que la longueur physique du câble coaxial doit avoir une des longueurs suivantes pour un meilleur rendement : 1.33m , 4m , 6.67m , 9.34m , 12m , 14.67m , 17.34m , 20m .


Bon trafic .
