La collimation ( Laser et Cheshire)
Page 1 sur 1
29102015
La collimation ( Laser et Cheshire)
Collimater un télescope , c’est procéder à l’alignement des divers éléments optiques qui le constituent , les uns par rapport aux autres .
De cette action , il en résulte un réglage qui facilite au mieux le chemin optique qu’emprunte la lumière , afin d’optimiser la qualité de l’image obtenue dans l’oculaire .
Si cette opération n'est pas effectuée , un flou peut être obtenu lors de l'observation , en cas d'un réglage défectueux .
Il est donc impératif de ne pas négliger cette étape cruciale de réglage qui priverait l'observateur du vrai potentiel de son instrument .
La collimation doit être effectuée avec rigueur et patience , et seulement quand l'instrument est en équilibre thermique .
Attention à la manipulation , il peut en couter un miroir !
Le contrôle avant la collimation
Cette démarche a son importance lors de la première mise en service !
Il faut :
- vérifiez le centrage du miroir secondaire
(dans le tube , contrôler son support en mesurant les branches de l’araignée . Elles doivent être de la même taille)
- vérifiez l'alignement des 2 miroirs
(placer le tube à l’horizontal , se mettre devant de manière à pouvoir observer le miroir secondaire et son reflet dans le miroir primaire .
Reculez ou avancez jusqu’à ce que le reflet ait la même taille que le miroir secondaire .
Il doit être parfaitement superposé .
S'il y a un décalage , il faut procéder à l’alignement en utilisant les vis de réglage du miroir primaire . Tourner doucement les vis jusqu’à ce que le miroir secondaire soit superposé avec son propre reflet)
- vérifiez que le porte-oculaire soit bien perpendiculaire au tube
- sans mettre un oculaire , vérifiez dans le porte-oculaire que le miroir secondaire soit centré
(il doit avoir une forme bien ronde et non ovale .
S'il est ovale , tournez à la main le miroir afin qu’il soit correctement positionné vers le porte-oculaire et qu'il ai une forme bien ronde dans le porte-oculaire)
- vérifiez le centrage du secondaire
(s’il y a un décalage , desserrer la vis centrale du support du secondaire qui permet de tirer ou pousser le support du miroir . Procéder au rattrapage . Resserrer la vis quand c’est fini)
Si on veut identifier les optiques
- pour cela il faut utilisez 2 feuilles de papier de couleurs différentes
(Placer une en face du porte oculaire , l'autre entre les miroirs primaire et secondaire .
A l’aide de ces couleur visibles , s’assurer que chaque élément est bien centré par rapport aux autres (en regardant dans l'oculaire , il doit y avoir alignement du primaire , du secondaire et le reflet du miroir secondaire)
(Photo: Dominique Arnaud
Source image : http://www.arnaudom.fr/collimpra.php)
La collimation avec un Laser
Principe
Le collimateur Laser se place comme un oculaire , c'est à dire sur le tube porte-oculaire .
Lorsqu'il est allumé , il émet un rayon lumineux rouge ou vert qui tape sur le secondaire , puis sur le primaire . Le primaire à son tour réfléchit le rayon qui tape sur le secondaire et revient sur la cible placée dans le collimateur .
Avant tout , vérifiez le laser
En effet , parfois il faut collimater le collimateur .
- installer le collimateur pour qu'il tourne sur lui même sans bouger
- visez une feuille de papier assez éloignée (2 x la focale du tube soit 3 m environ pour le 250/1200) .
- tournez ensuite le laser de 120° et marquez le point sur la feuille de papier
- recommencez 2 autres fois . On doit obtenir trois points sur la feuille de papier qui sera réunit pour former un triangle
- on fait le croisement des trois médianes , puis cherchez à viser le centre du triangle en agissant sur les vis de réglage du laser (s'il en possède)
Important : en plaçant le laser dans le PO , il peut y avoir un jeu normal qui peut influer sur le réglage de la collimation . Si c'est le cas , appuyer sur le laser avant serrage pour profiter de l'appui plan .
De même , on peut tenter de compenser ce jeu avec une lame de chatterton ou de téflon , mais toujours en s'assurant de l'appui totale du plan avant serrage du laser .
Le réglage au laser
- réglez en premier le secondaire
Vérifiez que le rayon tape au centre de l'œillet du primaire . Si ce n'est pas le cas , il faut agir sur les vis de réglage du secondaire
- réglez maintenant le primaire
Pour que le rayon réfléchi tape au centre de la cible du collimateur laser , agissez sur les vis de réglage du primaire (le rayon doit disparaître dans le petit trou) .
- Terminez le réglage en affinant sur une étoile artificielle * ou réelle
La collimation au Cheshire
Principe
Le Cheshire se place comme un oculaire sur le tube porte-oculaire . L'oeil observe par une petite ouverture , l'autre extrémité porte un réticule en croix . Sur le côté se trouve une échancrure qui permet de créer une cible brillante visible par l'ouverture de visée .
Le Cheshire permet de positionner le secondaire longitudinalement , de l'incliner correctement et de régler le primaire .
Le réglage
- centrez le miroir secondaire
(placez le Cheshire dans le porte-oculaire en positionnant son ouverture vers la lumière , vérifier de bien voir le miroir secondaire . L'objectif est d’observer le reflet de la croix du Cheshire que l’on doit apercevoir dans le reflet du miroir secondaire .
Il faut maintenant régler l’orientation du miroir secondaire à l’aide des vis prévues (normalement 3 sur un Newton) , en prenant comme repère la forme de croix visible dans le Cheshire . Repérez l’œillet du miroir primaire , puis centrez-le sur la croix du Cheshire en jouant sur les vis )
- centrez le miroir primaire
(manipulez les vis du miroir primaire afin de positionner son œillet au centre du reflet du miroir secondaire .
Bien contrôler le centrage de l'axe optique dans le tube instrumental et dans le tube du porte-oculaire)
- testez le réglage sur une étoile réelle ou artificielle *
Pointez sur une étoile brillante de magnitude 2 ou 3 ou une planète en dé-focalisant légèrement , utilisez un fort grossissement et centrez l'objet dans le champ de vision .
On doit apercevoir un halo lumineux avec un point noir au centre . Si l’alignement n’est pas correct et que le point noir ne se situe pas parfaitement au centre du halo , il faut alors corriger en reprenant toutes les étapes ci-dessus .
* L'étoile artificielle : il faut coller une bille de roulement à billes de Ø 1 à 2 mm sur un mat carré de 1,80m de haut environ , positionné à la verticale . Le mat sera peint en noir mat pour faire ressortir la bille .
A savoir
Concernant le 250/1200 Newton
le décentrage du secondaire dans un tube Newton de 200 mm et + est normale .
Dans un premier temps , il faut donc se contenter d'aligner que le primaire sur ce type de télescopes dit "très ouverts" .
Si on constate un jeu trop important dans le PO , évitez d'utiliser le laser pour régler le secondaire et préférez le Cheshire qui sera l'outil le plus adapté .
Le réglage du secondaire ne concerne pas la qualité de l'image mais seulement son illumination , c'est à dire le centrage du champ de pleine lumière sur le centre optique .
C'est le réglage du primaire qui fait la qualité d'une collimation et qui doit ensuite être vérifiée sur une étoile .
Liens
Dernière édition par Eric G le Sam 11 Fév - 15:52, édité 52 fois
La collimation ( Laser et Cheshire) :: Commentaires
A B C pour une collimation fonctionnelle
Autre méthode de collimation sur Newton
Centrage du miroir primaire
Centrage du miroir primaire
Le tube est vue de face .
Reculez votre œil jusqu’à ce que son image sur le miroir principal s’agrandisse et produise un flash tout brillant . Mettez-vous à deux fois la distance focale du miroir principal , avant que l’image de votre œil ne s’inverse si vous reculez de trop .
En gardant l’œil bien à la distance du flash et bien droit dans l’axe du tube , par corrections successives sur les vis de réglage du primaire , vous obtiendrez que l’araignée et son image soient totalement centrées dans l’axe du tube (fig. B) . Une fois obtenu , resserrez doucement les vis de blocage du primaire .
Reculez votre œil jusqu’à ce que son image sur le miroir principal s’agrandisse et produise un flash tout brillant . Mettez-vous à deux fois la distance focale du miroir principal , avant que l’image de votre œil ne s’inverse si vous reculez de trop .
En gardant l’œil bien à la distance du flash et bien droit dans l’axe du tube , par corrections successives sur les vis de réglage du primaire , vous obtiendrez que l’araignée et son image soient totalement centrées dans l’axe du tube (fig. B) . Une fois obtenu , resserrez doucement les vis de blocage du primaire .
C'est une opération identique , mais cette fois au travers du porte-oculaire .
Sortez le porte-oculaire en butée au bout de la crémaillère , reculez votre œil d’environ 25 cm et bien dans l’axe du porte-oculaire .
Si l’image ressemble à la figure C , il faut alors intervenir sur les petites vis de réglage du secondaire .
Par corrections successives vous arriverez facilement à bien centrer l'ensemble comme sur la fig.B .
Si l’image ressemble à la figure C , il faut alors intervenir sur les petites vis de réglage du secondaire .
Par corrections successives vous arriverez facilement à bien centrer l'ensemble comme sur la fig.B .
De jour , placez une bille en acier au soleil , à plus de 50m .
(On peut opérer de manière traditionnelle et pointer de nuit une étoile de magnitude 2-3 environ . L'étoile étant définitivement la meilleure solution pour un alignement parfait)
Ensuite , poussez le grossissement à 1,5 D (300 X environ) et dé-focalisez légèrement .
Agissez modérément sur les vis de réglage du primaire et déplacez l’image dans le sens de la flèche . Vérifierez à chaque fois que la concentricité s’améliore en amenant l’image bien au centre de l’oculaire .
(On peut opérer de manière traditionnelle et pointer de nuit une étoile de magnitude 2-3 environ . L'étoile étant définitivement la meilleure solution pour un alignement parfait)
Ensuite , poussez le grossissement à 1,5 D (300 X environ) et dé-focalisez légèrement .
Agissez modérément sur les vis de réglage du primaire et déplacez l’image dans le sens de la flèche . Vérifierez à chaque fois que la concentricité s’améliore en amenant l’image bien au centre de l’oculaire .
Gardez le pointage sur la bille de roulement et vous poussez le grossissement à 2 – 2,5 fois le diamètre (300 à 375 x) .
Attention , à ce grossissement tout devient hypersensible .
Vous devez voir les disques d’Airy (nature ondulatoire de la lumière et au phénomène appelé diffraction) , ils ressembleront à la figure de gauche dans un premier temps .
Avec beaucoup de précautions , vous agissez doucement sur les vis de réglable du primaire et dans le sens des flèches jusqu’à obtenir l’image bien concentrique de droite et cela bien au centre de l’oculaire .
A ce stade , votre tube est réglé correctement .
Attention , à ce grossissement tout devient hypersensible .
Vous devez voir les disques d’Airy (nature ondulatoire de la lumière et au phénomène appelé diffraction) , ils ressembleront à la figure de gauche dans un premier temps .
Avec beaucoup de précautions , vous agissez doucement sur les vis de réglable du primaire et dans le sens des flèches jusqu’à obtenir l’image bien concentrique de droite et cela bien au centre de l’oculaire .
A ce stade , votre tube est réglé correctement .
(Large extrait de : fichier PDF 31 octobre 2005, Jean-Louis Ricci )
Dernière édition par Eric G le Sam 11 Fév - 16:11, édité 2 fois
La collimation au Cheshire d'un Newton
(Source images et texte : https://stephanepecourt.wordpress.com/2014/06/27/tuto-la-collimation-ou-comment-bien-regler-son-telescope/ )

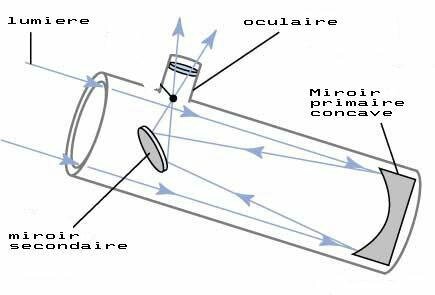

Chemin optique d’un telescope de type Newton
Le miroir primaire , placé au fond du tube sur le barillet , peut être orienté grâce a des vis de réglage au nombre de 3 .
Le miroir secondaire a plusieurs possibilité de réglage :
- Les 3 vis poussantes permettent les réglages 1 et 2 (inclinaison et translation)
- La vis tirante centrale permet la rotation du secondaire autours de son axe (3) , et bien sur son blocage
- Les vis de réglage de l’araignée permet de centrer le secondaire par rapport au tube (4)
Le réglage s’effectue en trois temps
- Centrage du secondaire dans le PO (Porte Oculaire) au Cheshire
- Orientation du secondaire au Cheshire
- Centrage du primaire au Cheschire
La collimation au Cheshire est plus pratique a effectuer de jour .
Etape 1 : Centrage du secondaire dans le PO au Cheshire
Il n’y a que deux choses a vérifier et a régler si besoin a cette etape : le miroir secondaire doit avoir une forme ronde et non elliptique et doit être centré par rapport au contour du PO .La croix du Cheshire peut aider , mais on peut estimer si ce réglage est bon ou non en regardant dans le PO sans outil .
Le secondaire , ici en jaune , est bien réglé : il forme un disque et il est bien centré
Etape 2 : Orientation du secondaire avec le Cheshire
Dans cette étape on doit porter son attention sur le réticule du Cheshire (qui se perçoit comme une croix floue) et l’œillet du primaire .Grace aux trois vis situés sur le secondaire , on doit faire en sorte que l’œillet se trouve au centre de la croix .
Dès qu’on y parvient , le secondaire et le primaire sont centrés .
Il ne reste plus qu’a régler le reflet du secondaire .
Etape 3 : Centrage du primaire avec le Cheshire
A ce stade on utilise les vis situés derrières le primaire .On dévisse les vis bloquantes pour permettre aux vis de réglage d’orienter le miroir
Toujours procéder vis par vis .
Le but est de rapprocher puis de centrer le reflet du secondaire sur l’œillet du primaire.
Le reflet du secondaire est centré sur l’oeillet du primaire ( le tout centré sur la croix du Cheshire) .
On peut la vérifier au laser .
Dernière édition par Eric G le Sam 11 Fév - 16:13, édité 2 fois
POINT DE VUE SUR LA COLLIMATION LASER
Un laser qui présente un défaut de centrage est semble t-il 100% opérationnel pour la collimation du primaire , la seule collimation qui joue vraiment sur la qualité .
La collimation du secondaire n'est rien d'autre que le centrage du champ de pleine lumière sur le centre optique .
Le seul défaut pourrait être un léger déréglage du secondaire sans aucune incidence sur l'image .
Le problème , c'est qu'à toucher au secondaire à chaque collimation avec un laser faussé , on risque d'accumuler des déréglages ...
Rajoutons que même un laser parfait dérèglerait le secondaire avec cette méthode , à cause du jeu dans le PO et de sa perpendicularité pas obligatoirement parfaite. On peut certes s'appliquer mais la précision en dépendra toujours .
Voilà pourquoi le mieux est de ne pas toucher au secondaire , préalablement réglé avec l'œilleton , on élimine ainsi tout déréglage possible .
En gros plutôt que de triturer son secondaire en faisant confiance à son laser et son montage dans le PO, il faut triturer son laser dans le PO en faisant confiance à son réglage du secondaire .
Dernière édition par Eric G le Sam 11 Fév - 18:13, édité 3 fois
