10092013
RECEPTION SATELLITES METEOSAT ET NOAA
METEOSAT 7 (en arrêt depuis 2017 , remplacé parle le 8 )
NOAA 15 , 18 , 19
En matière de réception d'imagerie satellite , nous pouvons recevoir de belles images montrant l'évolution des nuages et des précipitations sur notre région . Ces images sont envoyées par des satellites placées en orbite géostationnaire comme METEOSAT .
Mais il existe aussi une série de satellites en orbite polaire basse , les NOAA , opérant à des altitudes inférieures à 1000 km et qui diffusent en continu des images météo que tout amateur peut recevoir avec du matériel adapté .
De nos jours , tous les satellites d’observation sont équipés par un système électromécanique qu’on appelle radiomètre à balayage . Un radiomètre à balayage est un système comportant plusieurs lentilles , capteurs de lumière et miroirs contrôlés par des moteurs . Le radiomètre balaie la surface de la Terre , ligne par ligne . Au fur et à mesure que le satellite se déplace , les lignes s’accumulent jusqu’à ce qu’elles forment une image complète . La transmission de ces images est automatique et continue , c’est pourquoi on fait référence à de l’imagerie APT (Automatic Picture Transmission) .
Mais il existe aussi une série de satellites en orbite polaire basse , les NOAA , opérant à des altitudes inférieures à 1000 km et qui diffusent en continu des images météo que tout amateur peut recevoir avec du matériel adapté .
De nos jours , tous les satellites d’observation sont équipés par un système électromécanique qu’on appelle radiomètre à balayage . Un radiomètre à balayage est un système comportant plusieurs lentilles , capteurs de lumière et miroirs contrôlés par des moteurs . Le radiomètre balaie la surface de la Terre , ligne par ligne . Au fur et à mesure que le satellite se déplace , les lignes s’accumulent jusqu’à ce qu’elles forment une image complète . La transmission de ces images est automatique et continue , c’est pourquoi on fait référence à de l’imagerie APT (Automatic Picture Transmission) .
Matériel de réception
(HRPT) - récepteur météo analogique ELECTRONICA EN1375 pour satellites
géostationnaires et défilants
- convertisseur HRPT TV970 1690-134 Mhz pour Météosat (schéma ici)
Caractéristiques du convertisseur :
Bande passante : 1670-1710 Mhz
Gain moyen : 50 dB
Tension d'alimentation : 15 - 18 V
Tableau des fréquences converties par le convertisseur
- parabole grillage gain 24 dBi pour Météosat
(APT) - antenne 137 Mhz omnidirectionnel double V pour satellites défilants
- préampli 137 Mhz 32 dB
- Traitement des images : WXtoIMG Pro , APTDécoder , SatSignal
- poursuite satellite : WXTrack , Sat Explorer
- Station données météos : Orégon Scientific WMR112
(anémomètre , pluviomètre , baromètre , hygromètre , température , point de rosée , windchild , prévision , etc ...)
Coordonnées géographiques de la station
Le Tampon - Réunion
Quelques exigences d'une station météo amateur
* Le récepteur satellite doit être équipé de filtre approprié afin d'obtenir une bande passante de 30 à 50 kHz .
* Il doit être également capable de modifier constamment la fréquence à cause de l'effet Doppler . Pour cela , un circuit AFC (Compensation Automatique de Fréquence) est préconisé .
* Les passages des satellites défilants sont prédits avec une grande précision à partir des éléments dits Képleriens qui caractérisent leur orbite . Ses éléments doivent être mis à jour régulièrement .
Logiciels de poursuite des satellites
WXTrack
Sat Explorer
Ce programme alerte par une alarme le passage d'un satellite sur votre secteur .
Vous n'avez pas à surveiller et vous pouvez vaquer à d'autres occupations .
Orbitron
Logiciels de décodage des satellites
WXtoImg
APTDécoder
WSat
Documentation du logiciel WXSat en français
Logiciel de traitement d'images
SatSignal
Exemples d'images obtenues
NOAA
Les NOAA effectuent des orbites polaires à une altitude de 830 - 870 km , soit environ 14 fois par jour .
La résolution spatiale de ses satellites est supérieure à celle de Météosat , soit environ 5 fois plus .
NOAA 15 (WXtoImg)
NOAA 18
Passage : 16 JuIn 2014 12:33 TU
Traitement : MSA-précipitation
Projection : Normale
Direction: Nord
Elévation Max : 82° E
Fréquence : 137.9125 MHz
Sur cette image , dans la zone de convergence (ZC) , la partie colorée vert-jaune-marron représente une zone de précipitation avec risque de nuages d'orage .
Le logiciel utilise l'image des canaux 2-4 de NOAA et détermine quelles régions sont les plus susceptibles d'être des nuages de précipitation . Les hauts sommets de nuages froids sont colorés pour donner une indication approximative de la probabilité et intensité de précipitation .
Nord Est de la Réunion : zone de convergence intertropicale dans laquelle prend forme un système dépressionnaire .
Photo : NOAA 18
Traitement : SatSignal
Bassin Océan Indien : Passage d'un gros front froid
Photo : NOAA 19
Traitement : SatSignal
NOAA 19
Traitement : perso
Les fréquences APT et HRPT des satellites pollaires actifs
************************
METEOSAT 7
Situé à 35800 km d'altitude , les satellites Météosat et MSG sont géostationnaires . Ils sont localisés par 0° de longitude , au-dessus du Golfe de Guinée . En fin de vie , ils peuvent être transférés en d'autres positions plus à l'est ou plus à l'ouest , pour appoint éventuel . Météosat 5 qui a été déplacé vers l'est en 1998 , a été lui-même remplacé par Météosat 7 à 57°E pour fournir des images centrées sur l'océan Indien . Il sera à son tour remplacé par un des premiers satellites MSG .
Les Météosats couvrent 42% de la surface terrestre .
Ce satellite permet l'observation météorologique en continu et fournit des images sur l'océan Indien .
Les images numériques reçues de la surface terrestre permettent de faire des observations sur les anticyclones , les dépressions atmosphériques , les masses nuageuses ... Les données sont essentielles pour anticiper les phénomènes météorologiques ravageurs tels que les tempêtes et les cyclones .
Météosat 7 fonctionne comme un scanner . Au cours de ses rotations à 100 tours par minute , autour de son axe principal qui assure sa stabilité , un radiomètre analyse des " lignes-images " de la surface de la terre , converties ensuite en 2500 points-images numérisés (pixels) . Ces images sont transmis quasiment en temps réel vers le Centre européen des opérations spatiales (ESOC) .
Les données brutes sont traitées au centre de contrôle (les défauts causant des pertes de qualité sont corrigés par des logiciels) , puis transmises à divers utilisateurs ...
Les images suivent un planning défini appelé "grille de dissémination " et est déterminé par EUMETSAT .
Des corrections d'attitude ou de déplacement d'orbite sont possibles sur Météosat 7 grâce à sa réserve d'hydrazine et à ses propulseurs (6 petites tuyères) .
Capture Met7 IR
Traitement : perso
Fréquence Météosat
HRPT 1.690 Ghz convertit en 134.00 MHz
(HRPT) - récepteur météo analogique ELECTRONICA EN1375 pour satellites
géostationnaires et défilants
- convertisseur HRPT TV970 1690-134 Mhz pour Météosat (schéma ici)
Caractéristiques du convertisseur :
Bande passante : 1670-1710 Mhz
Gain moyen : 50 dB
Tension d'alimentation : 15 - 18 V
Tableau des fréquences converties par le convertisseur
satellites | fréquences | fréquences converties |
canal 1 Meteosat 7 | 1691,0 Mhz | 134,0 Mhz |
canal 2 Meteosat 7 | 1694,5 Mhz | 137,5 Mhz |
NOAA-HRPT | 1698 Mhz | 141,0 Mhz |
NOAA-HRPT | 1707 Mhz | 150,0 Mhz |

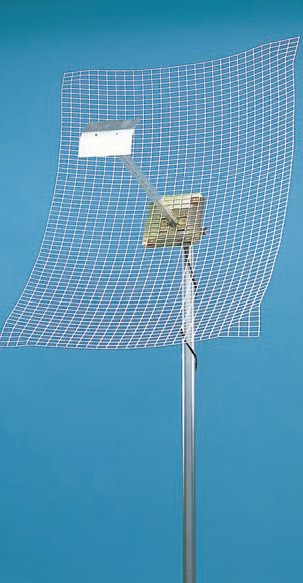

- parabole grillage gain 24 dBi pour Météosat
(APT) - antenne 137 Mhz omnidirectionnel double V pour satellites défilants
- préampli 137 Mhz 32 dB
- Traitement des images : WXtoIMG Pro , APTDécoder , SatSignal
- poursuite satellite : WXTrack , Sat Explorer
- Station données météos : Orégon Scientific WMR112
(anémomètre , pluviomètre , baromètre , hygromètre , température , point de rosée , windchild , prévision , etc ...)
Coordonnées géographiques de la station
Le Tampon - Réunion
Long : 55.483865 E
Lat : -21.256657 S
QTH locator : LG78RR
Quelques exigences d'une station météo amateur
* Le récepteur satellite doit être équipé de filtre approprié afin d'obtenir une bande passante de 30 à 50 kHz .
* Il doit être également capable de modifier constamment la fréquence à cause de l'effet Doppler . Pour cela , un circuit AFC (Compensation Automatique de Fréquence) est préconisé .
* Les passages des satellites défilants sont prédits avec une grande précision à partir des éléments dits Képleriens qui caractérisent leur orbite . Ses éléments doivent être mis à jour régulièrement .
Logiciels de poursuite des satellites
WXTrack
Sat Explorer
Ce programme alerte par une alarme le passage d'un satellite sur votre secteur .
Vous n'avez pas à surveiller et vous pouvez vaquer à d'autres occupations .
Orbitron
Logiciels de décodage des satellites
WXtoImg
APTDécoder
WSat
Documentation du logiciel WXSat en français
Logiciel de traitement d'images
SatSignal
Exemples d'images obtenues
NOAA
Les NOAA effectuent des orbites polaires à une altitude de 830 - 870 km , soit environ 14 fois par jour .
La résolution spatiale de ses satellites est supérieure à celle de Météosat , soit environ 5 fois plus .
NOAA 15 (WXtoImg)

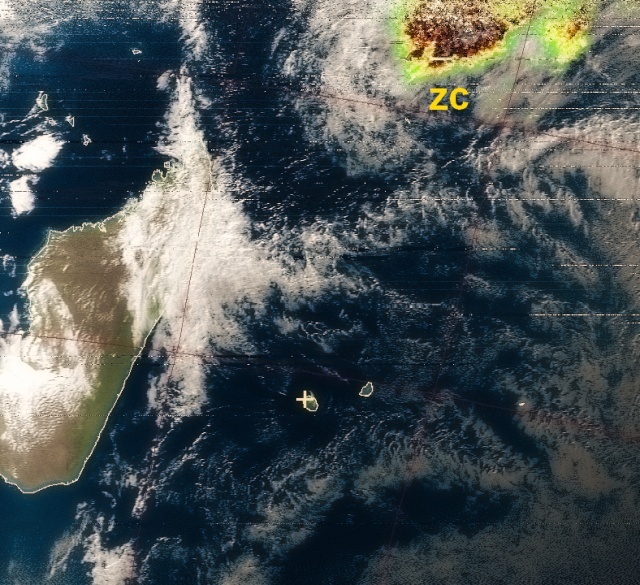

NOAA 18
Passage : 16 JuIn 2014 12:33 TU
Traitement : MSA-précipitation
Projection : Normale
Direction: Nord
Elévation Max : 82° E
Fréquence : 137.9125 MHz
Sur cette image , dans la zone de convergence (ZC) , la partie colorée vert-jaune-marron représente une zone de précipitation avec risque de nuages d'orage .
Le logiciel utilise l'image des canaux 2-4 de NOAA et détermine quelles régions sont les plus susceptibles d'être des nuages de précipitation . Les hauts sommets de nuages froids sont colorés pour donner une indication approximative de la probabilité et intensité de précipitation .
Nord Est de la Réunion : zone de convergence intertropicale dans laquelle prend forme un système dépressionnaire .
Photo : NOAA 18
Traitement : SatSignal
Bassin Océan Indien : Passage d'un gros front froid
Photo : NOAA 19
Traitement : SatSignal
NOAA 19
Traitement : perso
Les fréquences APT et HRPT des satellites pollaires actifs
SATELLITE | FREQUENCE APT | FREQUENCE HRPT | ||
137.620 | 1702.500 | |||
1698.00 | ||||
137.9125 | 1707.00 | |||
137.100 | 1698.00 |
************************
METEOSAT 7
Situé à 35800 km d'altitude , les satellites Météosat et MSG sont géostationnaires . Ils sont localisés par 0° de longitude , au-dessus du Golfe de Guinée . En fin de vie , ils peuvent être transférés en d'autres positions plus à l'est ou plus à l'ouest , pour appoint éventuel . Météosat 5 qui a été déplacé vers l'est en 1998 , a été lui-même remplacé par Météosat 7 à 57°E pour fournir des images centrées sur l'océan Indien . Il sera à son tour remplacé par un des premiers satellites MSG .
Les Météosats couvrent 42% de la surface terrestre .
Ce satellite permet l'observation météorologique en continu et fournit des images sur l'océan Indien .
Les images numériques reçues de la surface terrestre permettent de faire des observations sur les anticyclones , les dépressions atmosphériques , les masses nuageuses ... Les données sont essentielles pour anticiper les phénomènes météorologiques ravageurs tels que les tempêtes et les cyclones .
Météosat 7 fonctionne comme un scanner . Au cours de ses rotations à 100 tours par minute , autour de son axe principal qui assure sa stabilité , un radiomètre analyse des " lignes-images " de la surface de la terre , converties ensuite en 2500 points-images numérisés (pixels) . Ces images sont transmis quasiment en temps réel vers le Centre européen des opérations spatiales (ESOC) .
Les données brutes sont traitées au centre de contrôle (les défauts causant des pertes de qualité sont corrigés par des logiciels) , puis transmises à divers utilisateurs ...
Les images suivent un planning défini appelé "grille de dissémination " et est déterminé par EUMETSAT .
Des corrections d'attitude ou de déplacement d'orbite sont possibles sur Météosat 7 grâce à sa réserve d'hydrazine et à ses propulseurs (6 petites tuyères) .

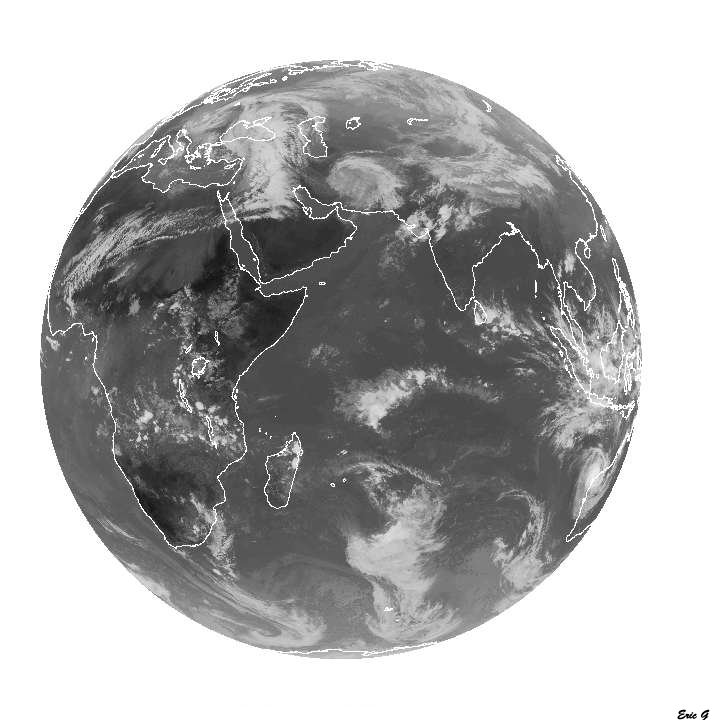

Capture Met7 IR
Traitement : perso
Fréquence Météosat
HRPT 1.690 Ghz convertit en 134.00 MHz
